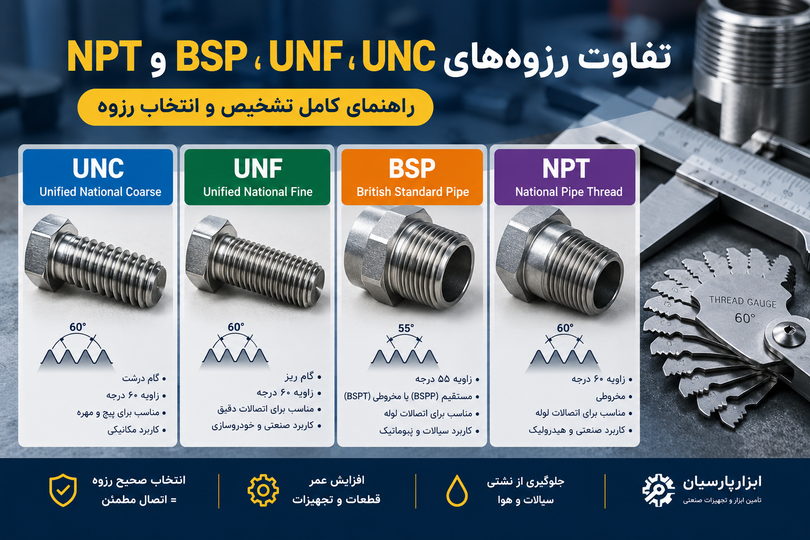

تفاوت رزوه‌های UNC، UNF، BSP و NPT؛ راهنمای کامل تشخیص و انتخاب رزوه



✅️ رزوه یکی از مهم‌ترین مشخصات فنی در پیچ، مهره، اتصالات، شیرآلات، تجهیزات صنعتی و قطعات ماشین‌کاری است. انتخاب رزوه اشتباه می‌تواند باعث عدم اتصال صحیح، آسیب‌دیدن رزوه، نشتی و حتی خرابی قطعه شود.

در میان رزوه‌های اینچی، چهار استاندارد UNC، UNF، BSP و NPT کاربرد زیادی دارند؛ اما این چهار نوع رزوه از نظر شکل، زاویه، گام، کاربرد و روش آب‌بندی با یکدیگر متفاوت هستند.



در این مقاله تفاوت این رزوه‌ها را به زبان ساده بررسی می‌کنیم.

---



✅️ UNC چیست؟



UNC مخفف Unified National Coarse است و به معنی رزوه اینچی یکپارچه با گام درشت است.

این استاندارد بیشتر برای پیچ، مهره و اتصالات مکانیکی استفاده می‌شود و در تجهیزات و ماشین‌آلات آمریکایی کاربرد زیادی دارد.



🔵ویژگی‌های UNC



- زاویه رزوه: ۶۰ درجه

- واحد اندازه‌گیری: اینچ

- مشخصه گام: تعداد رزوه در هر اینچ (TPI)

- نوع رزوه: معمولاً مستقیم و غیرمخروطی

- گام درشت‌تر نسبت به UNF

- مناسب برای اتصالات عمومی و مکانیکی



🔵 برای مثال:

1/2"-13 UNC

یعنی قطر اسمی ۱/۲ اینچ و ۱۳ رزوه در هر اینچ.

رزوه UNC به دلیل گام درشت، برای بسیاری از اتصالات عمومی انتخاب مناسبی است و نسبت به رزوه‌های ریز، نصب و بازکردن سریع‌تری دارد.

---



✅️ UNF چیست؟



UNF مخفف Unified National Fine و به معنی رزوه اینچی یکپارچه با گام ریز است.

UNF از نظر زاویه رزوه مشابه UNC است، اما تعداد رزوه‌ها در هر اینچ بیشتر است.



🔵 ویژگی‌های UNF

- زاویه رزوه: ۶۰ درجه

- گام ریزتر نسبت به UNC

- تعداد رزوه بیشتر در هر اینچ

- مناسب برای اتصالات دقیق‌تر

- کاربرد در برخی تجهیزات صنعتی، خودروسازی و قطعاتی که مقاومت بهتر در برابر شل‌شدن ناشی از لرزش اهمیت دارد



🔵 برای مثال:

1/2"-20 UNF

یعنی قطر اسمی ۱/۲ اینچ و ۲۰ رزوه در هر اینچ.

بنابراین حتی اگر قطر UNC و UNF یکسان باشد، به دلیل تفاوت گام، این دو رزوه قابل جایگزینی با یکدیگر نیستند.

---



✅️ BSP چیست؟



BSP مخفف British Standard Pipe است و خانواده‌ای از استانداردهای رزوه لوله‌ای با ریشه بریتانیایی محسوب می‌شود.

BSP برخلاف UNC و UNF عمدتاً برای اتصالات لوله، سیالات، پنوماتیک، هیدرولیک و تجهیزات صنعتی استفاده می‌شود.

یکی از مهم‌ترین ویژگی‌های BSP استفاده از پروفیل رزوه ۵۵ درجه با فرم ویت‌ورث است.



🔵 BSP خود شامل انواع مختلفی است که دو مورد مهم آن عبارت‌اند از:



BSPP

رزوه موازی یا مستقیم است و معمولاً با علامت G مشخص می‌شود.

✔️ مثال:

G 1/2

در BSPP، آب‌بندی معمولاً توسط اورینگ، واشر یا آب‌بندی روی سطح اتصال انجام می‌شود و خود رزوه الزاماً وظیفه آب‌بندی را بر عهده ندارد.



BSPT

رزوه مخروطی یا Tapered است و در سیستم‌های مختلف با علائم مرتبط با استاندارد ISO مشخص می‌شود.

در این نوع، شکل مخروطی رزوه در ایجاد آب‌بندی نقش دارد و معمولاً از مواد آب‌بندی مناسب نیز استفاده می‌شود.

---



✅️ NPT چیست؟



NPT مخفف National Pipe Thread است و یکی از استانداردهای رایج رزوه لوله‌ای آمریکایی محسوب می‌شود.

NPT بیشتر در تجهیزات، اتصالات، لوله‌کشی، پنوماتیک و سیستم‌های صنعتی با استاندارد آمریکایی دیده می‌شود.



🔵 ویژگی‌های NPT

- زاویه رزوه: ۶۰ درجه

- رزوه مخروطی

- استاندارد رایج آمریکای شمالی

- اندازه‌گیری گام بر اساس تعداد رزوه در هر اینچ

- آب‌بندی بر اساس درگیری رزوه مخروطی و معمولاً استفاده از ماده آب‌بندی مناسب

رزوه NPT معمولاً با نسبت مخروطی 1:16 ساخته می‌شود.

---



✅️ تفاوت اصلی UNC، UNF، BSP و NPT



🔵 مشخصه| UNC| UNF| BSP| NPT

نوع کاربرد| پیچ و اتصالات مکانیکی| اتصالات دقیق و مکانیکی| اتصالات لوله| اتصالات لوله

زاویه رزوه| ۶۰°| ۶۰°| ۵۵°| ۶۰°

سیستم| اینچی| اینچی| اینچی| اینچی

گام| درشت| ریز| بر اساس استاندارد BSP| بر اساس استاندارد NPT

مخروطی| معمولاً خیر| معمولاً خیر| BSPP مستقیم / BSPT مخروطی| بله

کاربرد اصلی| پیچ و مهره| پیچ و مهره| لوله و اتصالات| لوله و اتصالات

منشأ استاندارد| آمریکایی| آمریکایی| بریتانیایی| آمریکایی

---



✅️ مهم‌ترین تفاوت UNC و UNF چیست؟

✔️ تفاوت اصلی این دو در گام رزوه است.

UNC = گام درشت

UNF = گام ریز

هر دو زاویه ۶۰ درجه دارند، اما تعداد رزوه در هر اینچ متفاوت است.



✔️ مثلاً در سایز ۱/۲ اینچ:

- 1/2"-13 UNC

- 1/2"-20 UNF

بنابراین یک پیچ ۱/۲ UNC با مهره ۱/۲ UNF مطابقت ندارد.

---



✅️ مهم‌ترین تفاوت BSP و NPT چیست؟



🔵✔️ این قسمت بسیار مهم است؛ زیرا BSP و NPT از نظر ظاهری شباهت زیادی دارند و ممکن است در نگاه اول با یکدیگر اشتباه گرفته شوند.

✔️ زاویه رزوه

- BSP: ۵۵ درجه

- NPT: ۶۰ درجه

همین تفاوت باعث می‌شود شکل دندانه‌های دو رزوه کاملاً یکسان نباشد.

مخروطی بودن

NPT یک رزوه مخروطی است.



✔️ در خانواده BSP دو حالت مهم وجود دارد:

- BSPP: مستقیم

- BSPT: مخروطی

بنابراین هنگام خرید یا ساخت ابزار رزوه‌زنی، صرفاً گفتن «رزوه BSP» کافی نیست و بهتر است نوع دقیق آن مشخص شود.

---



🔵 آیا BSP و NPT به جای یکدیگر استفاده می‌شوند؟

خیر.



اگرچه بعضی سایزهای BSP و NPT ممکن است در ظاهر بسیار شبیه باشند و حتی چند دور در یکدیگر بسته شوند، اما این به معنی سازگاری واقعی آنها نیست.

تفاوت زاویه، پروفیل و در برخی سایزها تفاوت گام می‌تواند باعث درگیری ناقص رزوه و در نتیجه نشتی، آسیب رزوه یا اتصال نامطمئن شود.

برای اتصال دو سیستم متفاوت، استفاده از تبدیل مناسب BSP به NPT یا NPT به BSP راهکار مطمئن‌تری است.

---



🔵 چگونه رزوه را تشخیص دهیم؟



برای شناسایی رزوه ناشناخته، فقط اندازه‌گیری قطر کافی نیست.



✅️ بهتر است چند مشخصه بررسی شود:



۱. اندازه قطر

قطر خارجی رزوه را با کولیس اندازه بگیرید.



۲. تعداد رزوه در هر اینچ

با استفاده از گیج رزوه می‌توان TPI را مشخص کرد.



۳. زاویه رزوه

زاویه ۵۵ و ۶۰ درجه یکی از مشخصه‌های مهم برای تفکیک برخی استانداردهاست.



۴. مستقیم یا مخروطی بودن

بررسی کنید قطر رزوه در طول آن ثابت است یا به‌تدریج تغییر می‌کند.



۵. محل استفاده

نوع دستگاه و کشور سازنده نیز می‌تواند سرنخ مهمی باشد؛ برای مثال تجهیزات آمریکایی بیشتر با استانداردهای UN و NPT مواجه می‌شوند، در حالی که BSP در بسیاری از تجهیزات اروپایی و آسیایی کاربرد گسترده‌ای دارد.

---



🔵 جدول خلاصه برای تشخیص سریع



✔️ اگر برای پیچ و مهره مکانیکی با رزوه اینچی مواجه هستید:

- گام درشت → احتمالاً UNC

- گام ریز → احتمالاً UNF



✔️ اگر با اتصال لوله و تجهیزات سیالات مواجه هستید:

- استاندارد آمریکایی و رزوه مخروطی → احتمالاً NPT

- استاندارد بریتانیایی/اروپایی و رزوه ۵۵ درجه → احتمالاً BSP

- اگر BSP مستقیم باشد → BSPP

- اگر BSP مخروطی باشد → BSPT

---

✔️ چرا انتخاب رزوه مناسب اهمیت دارد؟

انتخاب رزوه صحیح فقط برای اینکه قطعات به هم متصل شوند نیست. در تجهیزات صنعتی، رزوه مناسب روی ایمنی، آب‌بندی، دوام اتصال و عملکرد صحیح دستگاه تأثیر مستقیم دارد.



🔵 استفاده از رزوه اشتباه می‌تواند باعث موارد زیر شود:

- خراب‌شدن دندانه‌های رزوه

- نشتی سیال یا هوا

- شل‌شدن اتصال

- کاهش استحکام اتصال

- آسیب به پیچ، مهره یا قطعه

- ایجاد هزینه اضافی برای تعمیر یا تعویض قطعات

به همین دلیل هنگام خرید قلاویز، حدیده، پیچ، مهره، اتصالات یا ابزار رزوه‌زنی باید استاندارد رزوه دقیقاً مشخص باشد.

---

🔵 جمع‌بندی

به‌طور خلاصه:

UNC و UNF بیشتر برای پیچ و اتصالات مکانیکی اینچی استفاده می‌شوند؛ UNC گام درشت و UNF گام ریز دارد.



BSP و NPT بیشتر در اتصالات لوله و تجهیزات انتقال سیالات کاربرد دارند. BSP دارای زاویه ۵۵ درجه است، در حالی که NPT زاویه ۶۰ درجه دارد.

مهم‌ترین نکته این است که فقط یکسان بودن سایز اسمی به معنی سازگاری دو رزوه نیست. برای انتخاب صحیح باید قطر، گام، زاویه، شکل رزوه و مستقیم یا مخروطی بودن آن بررسی شود.

اگر در انتخاب قلاویز، حدیده، پیچ، مهره یا اتصال رزوه‌ای مطمئن نیستید، بهتر است قبل از خرید مشخصات رزوه قطعه را دقیق بررسی کنید.
