دستهبندی: اتصالات پنوماتیک (فیتینگ )
نوع:کوپلینگ مادگی رزوه بیرون
سایز:سایز رزوه بیرون ۱/۴ اینچ
جنس بدنه:فولاد با ابکاری ضدخوردگی
برند:دیاکو

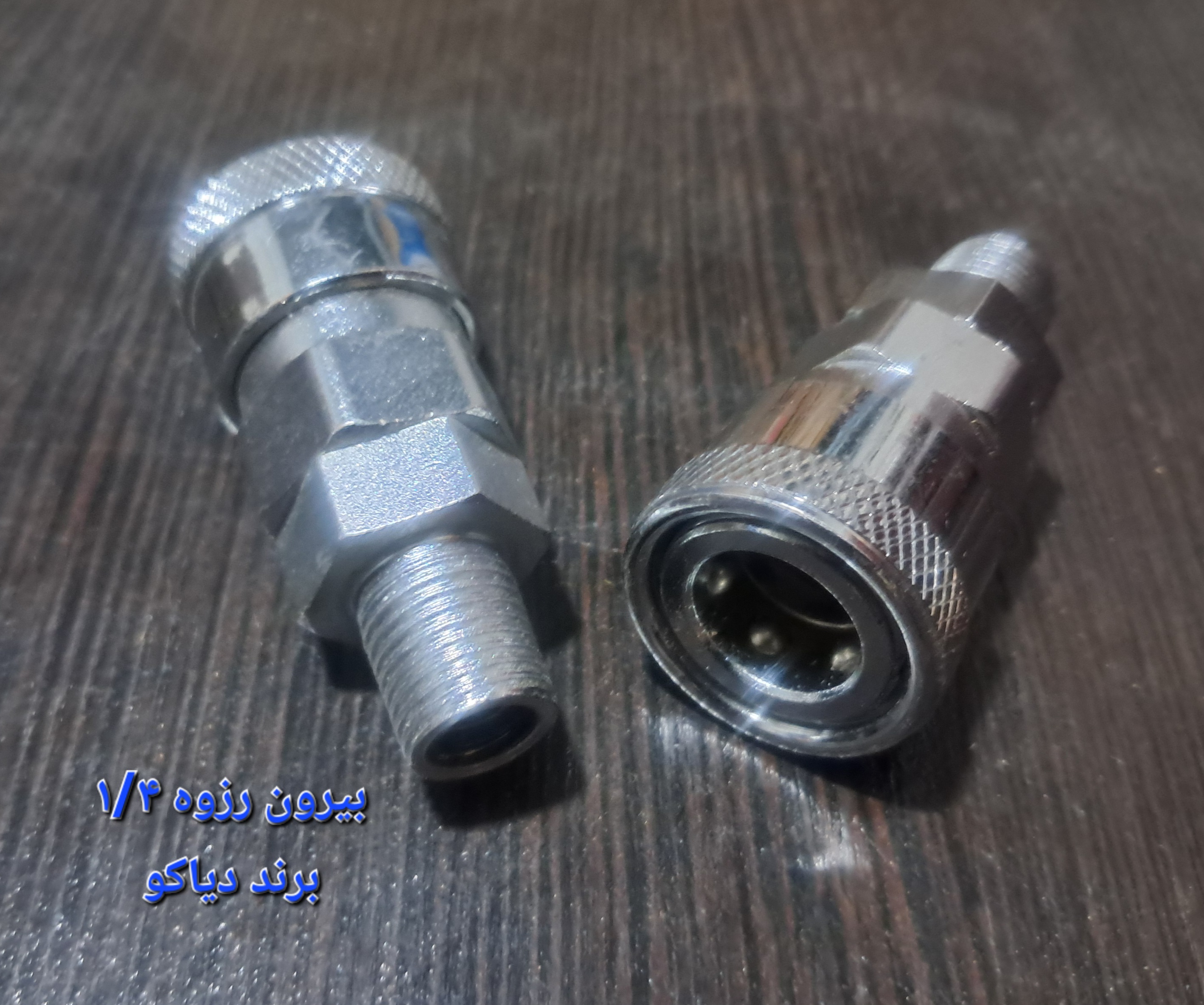

کوپلینگ مادگی بیرون رزوه ۱/۴ مدل 20SM
20SM 1/4" Male Thread Japanese-Type Automatic Quick Coupler (Socket)
برند:دیاکو
مشخصات
نوع
کوپلینگ مادگی رزوه بیرون
سایز
سایز رزوه بیرون ۱/۴ اینچ
جنس بدنه
فولاد با ابکاری ضدخوردگی
برند
دیاکو
توان
حداقل فشارزیرکار ۱۵ بار حداکثر ۲۰ بار
توضیحات
✅️ توضیحات کامل فنی
🟡کوپلینگ مادگی بیرون رزوه ۱/۴ اینچ مدل 20SM یک کوپلینگ سریع پنوماتیک از نوع سوکت (Socket) است که امکان اتصال و جداسازی سریع تجهیزات و شیلنگهای هوای فشرده را فراهم میکند.
✔️مدل: 20SM
✔️نوع: کوپلینگ سریع مادگی / Socket
✔️نوع اتصال: بیرونرزوه (Male Thread)
✔️سایز رزوه: ۱/۴ اینچ
✔️نوع رزوه: PT / BSPT در نسخههای ژاپنی؛ بعضی سازندگان همین مدل را با NPT نیز عرضه میکنند، بنابراین رزوه دقیق باید از مشخصات محصول موردنظر بررسی شود.
✔️استاندارد: Japanese Type / Nitto Type
✔️جنس رایج: فولاد با آبکاری ضدخوردگی یا بدنه آلیاژی، بسته به سازنده
✔️مکانیزم: اتصال سریع یکدستی (One-Touch)
✔️سوپاپ: دارای شیر قطعکننده خودکار در قسمت مادگی
✔️فشار کاری نمونههای استاندارد: تا ۱۵ بار (1.5 MPa)
✔️حداکثر فشار: حدود ۲۰ بار (2 MPa)
✔️محدوده دمای کاری: حدود ۲۰- تا ۸۰+ درجه سانتیگراد در نمونههای استاندارد فولادی.
🔵کاربردها
✔️مناسب برای:
کمپرسورهای باد
شیلنگهای پنوماتیک
بکس و جغجغه بادی
دریل و فرز بادی
پیستوله و تجهیزات رنگآمیزی
خطوط هوای فشرده کارگاهها
تجهیزات و ماشینآلات پنوماتیک
✅️ نحوه عملکرد
🔵با وارد کردن نری/پلاگ سازگار 20 داخل کوپلینگ، مکانیزم قفل داخلی درگیر شده و اتصال برقرار میشود. هنگام جدا کردن نیز با آزاد کردن غلاف کوپلینگ، نری خارج میشود و شیر داخلی جریان هوا را قطع میکند. این طراحی باعث میشود تعویض ابزارهای بادی بسیار سریعتر از اتصالات رزوهای انجام شود.
🟡نکته مهم: مدل 20SM بهعنوان کوپلینگ مادگی شناخته میشود، اما چون قسمت نصب آن رزوه بیرونی ۱/۴ اینچ است، در بازار با عنوان «کوپلینگ مادگی بیرونرزوه» عرضه میشود. مدل 20SM معمولاً با پلاگهای سری 20 سازگار است.
